Sustitución de goma de la disquetera de CPC6128
Este artículo ha sido leído 2080 veces desde su publicación.
por Dragons Lair
Bien, antes de todo agradecer las fotos enviadas por SirFred, para el cambio de goma y sustitución de la disquetera.
Este articulo intenta ser una guía de como cambiar la goma ,creo que seria interesante tener un paso a paso de este procedimiento ,para que todo aquel que tenga que hacerlo ,tenga una referencia , este articulo esta abierto a mejoras en el procedimiento y a opiniones para que sea lo mas fácil posible para todos aquellos que quieran reparar nuestras "VIEJOS CACHARROS" .
Ante de todo ,decir ,que para la manipulación de nuestro 6128 ,es necesario dos destornilladores de estrella ,es preferible que el destornillador sea imantado ,te facilitara el sacar los tornillos que están introducidos en las ranuras .
La carcasa exterior: todos los tornillos son iguales, y con unos destornillados de estrella MEDIANO los podremos extraer.
La placa de la disquetera : aquí necesitaremos un destornillador de estrella mas pequeño ,aunque tengo que reconocer que yo los saque con una abrecartas , la punta de esta pequeña navaja ,es simétrica y muy fina y sale con facilidad , echarle un poco de imaginación
Goma a sustituir : necesitaremos una goma ,aquí es donde encontré algunas dificultades , e visto que todo el mundo inserta una goma verde ,la de las lechugas ,los pollos y demás ,yo aquí tengo mi propia opinión , las gomas verdes son mas rígidas y mas anchas , así que cuando la ponía me sobresalía de la polea ,con lo que imagine que en algún giro saltaría ,y así sucedió ,así que en mi opinión las gomas marrones de toda la vida, van mejor , aunque hay que buscar una un poquito mas ancha , esto es mejor que probéis vosotros mismo la que puede ir mejor .
Inicialmente sería recomendable la compra de una goma de similares características en una tienda de electrónica. Las medidas apróximadas son: 72mm (diametro) x 3mm (ancho) x 0.5mm (grosor). El precio puede oscilar entre 50 cent. y 2 €uros
Por ejemplo la referencia CC-032 de la marca Molgar
1- DESMONTANDO LA CARCASA EXTERIOR.
La carcasa tiene 9 tornillos, de tres clases distintas

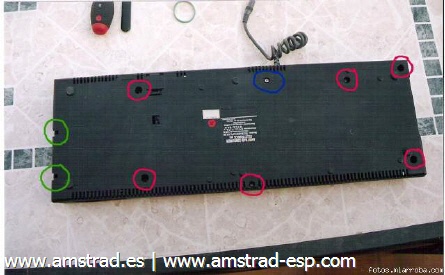

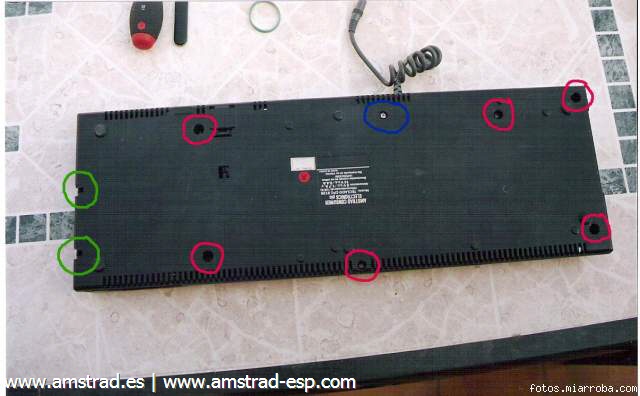

Situación de tornillos Aquí podemos ver la situación de los diferentes tipo de tornillos en la parte posterior de la carcasa del Amstrad CPC 6128
Como podéis ver, en color rojo, o rosa (que chic ), hay seis tornillos de color oro, que es aquí donde necesitareis un destornillador imantado, para extraerlos mejor.
De color azul, hay uno de color plata, una poca más grande que los anteriores.
De color verde, los dos que esta en el lateral, que son negros, más cortos que los primeros, y que están anclados a lado de la disquetera. Una vez extraídos todos, tendremos 9 tornillos, (guardarlos bien)

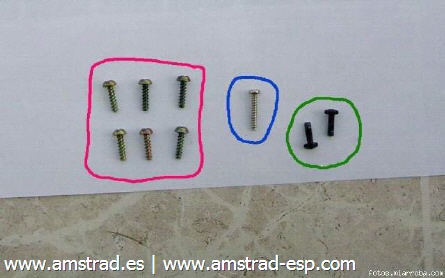

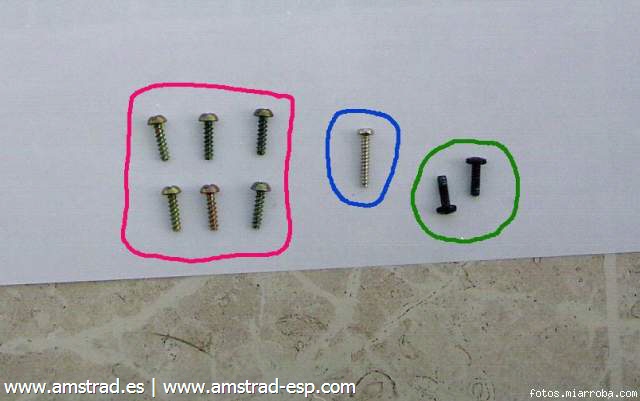

Tornillos Los nueve tornillos que mantienen unidas las dos partes de la carcasa del CPC 6128
La carcasa se puede sacar con facilidad , si no habeis limpiado nunca el interior ,ahora es el momento , yo utilizo una brocha pequeña de cerdas finas ,pero que sea buena ,no interesa que los pelos de la brocha se caigan y un cepillo viejo de dientes para los rincones y respiraderos.
2- DESMONTANDO LA DISQUETERA.
Aquí , empieza lo que se puede decir lo delicado , la goma de la disquetera esta en la parte de abajo ,tal y como vemos la disquetera ,así que tendremos que extraer dos tornillos más .Nos valdrá el mismo destornillador con los que sacamos la carcasa.

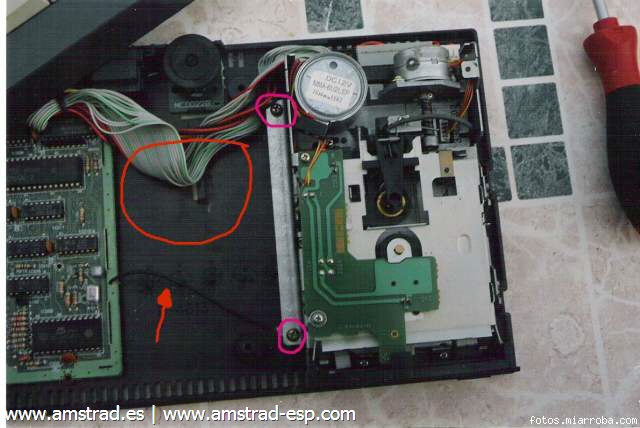

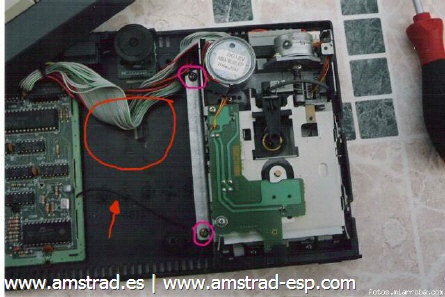

EN COLOR ROSA, podemos ver los tornillos que tenemos que extraer, pero CUIDADO, como podemos ver en la foto, en el tornillo de abajo hay un cable que sale de la placa hasta el tornillo de la disquetera, luego a la hora de volver a montarlo hay que volver a ponerlo,
En la foto podemos ver un circulo rojo, cuando hayamos extraído los tornillos, con cuidado hay que sacar los cables del pequeño clip a los que están sujetos.
[ comentado por deepfb > Al desmontar la placa de la disquetera, mucho ojo a una pieza con forma de clavo o alfiler romo: si la agitáis o le dáis la vuelta (si la ponéis es un posición original), lo más probable es que se caiga. Esa pieza forma parte del mecanismo que determina si un disquete está protegido contra escritura, y su presencia no es vital (si la perdéis, el ordenador siempre creerá que los disquetes están protegidos), pero es mejor no prescindir de ella... ]
Ahora ya podemos sacar la disquetera, y DARLE LA VUELTA.

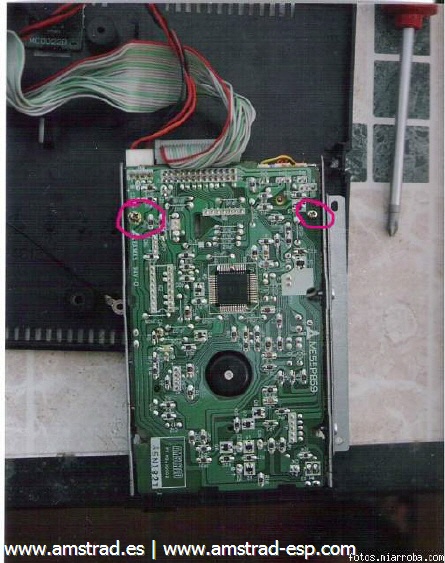

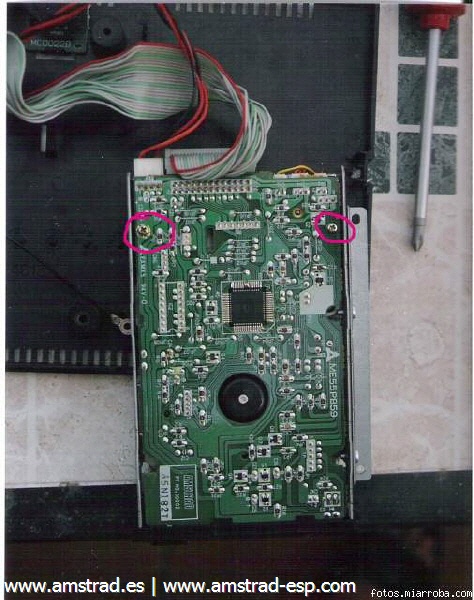

Ya podéis ver como están marcados los tornillos que tenemos que extraer ,estos son mas pequeños, y tenemos que tener cuidado que vienen con arandelas , una normal y la otra en forma de estrella , lo dicho , guarda bien todo ......

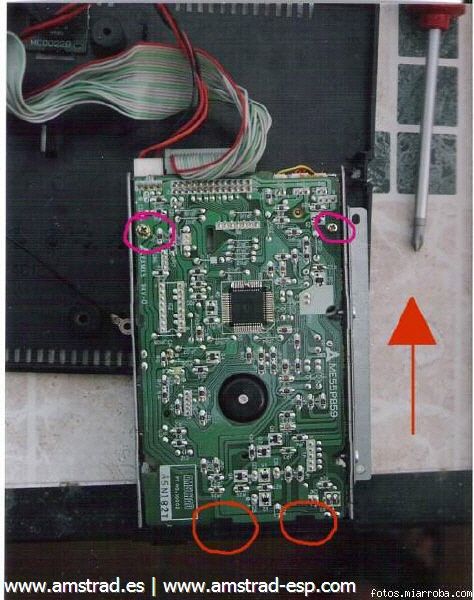

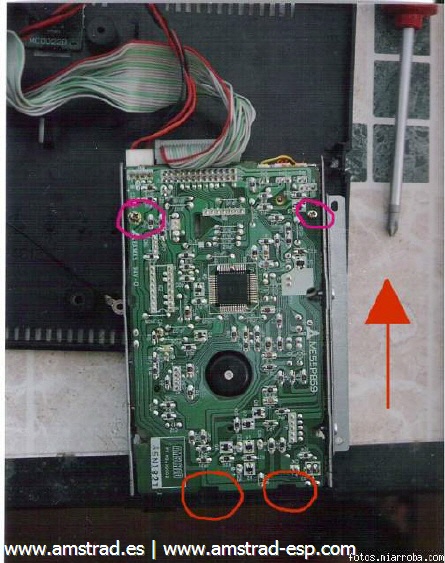

Una vez sacados los tornillos , tenemos que tener mucho cuidado al extraer la placa , hay que ver que esta sujeta por dos clips de plástico , como marco con dos círculos en la foto ,así que hay que extraerla en la misma dirección que marca la flecha y tener cuidado al sacarla ,que el piloto rojo de nuestra disquetera sale con la placa ,cuidado al sacarla .

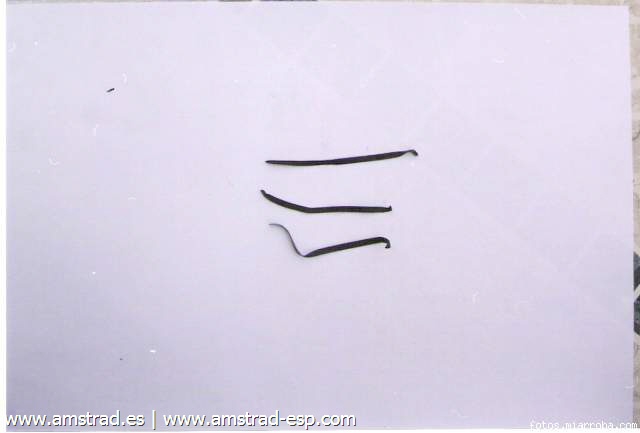

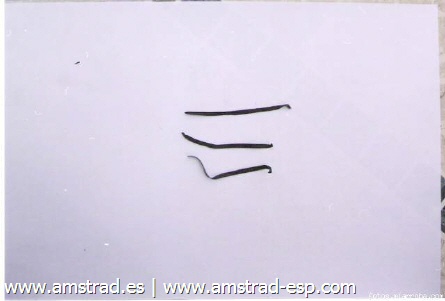

Una vez sacado la placa ,podemos ver que la goma o no está, o la podemos ver muy suelta ,sin estar tensada ,eso quiere decir que ya le a llegado su hora. La mía estaba así , bueno ,se rompió al quitarla .......
Llegados a este punto es difícil hacer una foto mientras se cambia la goma, así que lo único que os puedo recomendar es que no tiréis de la placa y la mejor manera de cambiar la goma es meterla por la polea pequeña y luego, encarándola a la grande y sin soltarla, girar la rueda. Ella misma estra por la guía.
Ya se que parece un poco raro pero ,siempre con cuidado, hacer lo que creáis mejor. En esta parte el saber improvisar, es lo mejor...........
Siempre que se acaba algo , y ves los resultados , uno se emociona ;-)
3- VOLVER A MONTAR.
Lo mejor es coger esta pequeña guía y hacerlo en sentido inverso.
Cuidado al meter la placa, asegúrate que está metida en los clips y de que los tornillos tengan las arandelas.
Dale la vuelta e introduce los tornillos y el cable que sale de la placa a la disquetera, intenta meter el cableado otra vez en el clip para que no estén sueltos.
Ten cuidado al poner la carcasa. Si los cables no están bien puestos se engancharán por arriba ( enc – apag ) . Después vuelva a poner todos los tornillos y…. ¡ a jugar ¡
Artículo original de Lair.
